Устройство перекрытий.

Устройство перекрытий.

Самыми распространенными типами перекрытий при строительстве коттеджей являются железобетонные и деревянные перекрытия.

В жилых домах перекрытия предусматривают два вида нагрузок: расчетная временная (мебель, оборудование, люди в помещении и т.п.) и расчётная постоянная нагрузка. В последнем случае речь идет о собственном весе перекрытия. При расчете временной нагрузки для чердачных перекрытий за основу принимают значение 105 кг/м², а для цокольного и междуэтажного – 210 кг/м². Отдельного расчета требуют перекрытия с нагрузками от специального оборудования (котлы, ванны и т.п.).

Разумеется, большую несущую способность имеют железобетонные перекрытия – они рассчитаны на временную нагрузку от 400 до 1200кг/м², тогда как деревянные перекрытия должны выдерживать нагрузки 200-400кг/м².

По критерию шумоизоляции впереди также перекрытия из железобетона. Хотя в отдельных случаях вы можете использовать современные шумоизолирующие материалы и сделать деревянное перекрытие гораздо «тише» железобетонного.

Деревянные перекрытия имеют важное преимущество – они более дешевы по материалу, стоимости монтажных работ и отсутствию грузоподъемных механизмов.

Материал перекрытия: в случае железобетонного – это монолит или сборная конструкция из готовых плит (которая лучше по звуко- и шумоизоляции, весу, срокам монтажа), в случае использования деревянного – хвойные породы древесины, более удобные на изгибах, чем лиственные

Перекрытие из сборного железобетона.

Normal 0 false false false RU X-NONE X-NONE

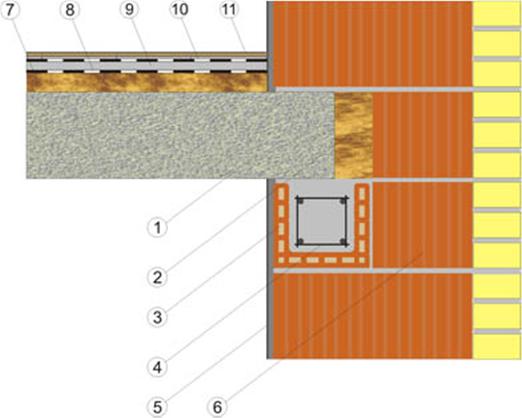

Устройство перекрытия в кладке из крупноформатных блоков по армирующему поясу.

виды плит перекрытия:
плиты перекрытия ПК,
плиты перекрытия ПНО,
плиты перекрытия ППС.
теплоизолирующий слой (ТехноБлок).
Блок профильный П-образный.
Каркас пространственного армирования. (стержни арматуры диаметр не менее 12мм).
слой штукатурки и финишной шпаклёвки (ГЛИМС-GS и ГЛИМС-Гипс).
блок 7,3NF в том случае если толщина несущей стены 51см или блок 6,87NF если толщина несущей стены 38см.
слой шумоизолирующий (ТехноРуф).
слой технической изоляции (пергамин П300).
стяжка самонивелирующимися смесями ГЛИМС-S3X и ГЛИМС-SL.
гидроизоляционный слой.
напольное покрытие.

Normal 0 false false false RU X-NONE X-NONE

Устройство перекрытия в колодцевой кирпичной кладке.

виды плит перекрытия:
плиты перекрытия ППС,
плиты перекрытия ПК,
плиты перекрытия ПНО.
слой финишной шпаклёвки ГЛИМС-Гипс.
слой штукатурки ГЛИМС-GS.
полнотелый строительный кирпич.
железобетонные перемычки.
стальной уголок.
армирующая сетка из проволоки Вр-1, диаметром 4мм.
лицевой кирпич.
армирующая сетка из проволоки Вр-1, диаметром 4мм.
слой теплоизоляции:
пенополистирол М25; минераловатная плита ТехноБлок;
минераловатная плита URSA П30.
грунтовочный слой ГЛИМС Грунт и монтажный клеевой состав ГЛИМС КФ.
слой шумоизолирующий (ТехноРуф).
слой технической изоляции (пергамин П300).
стяжка самонивелирующимися смесями ГЛИМС-S3X и ГЛИМС-SL.
гидроизоляционная плёнка Ютафол 110 Стандарт.
слой подложки.
напольное покрытие:

Normal 0 false false false RU X-NONE X-NONE

Конструкция пола по железобетонному перекрытию.

Normal 0 false false false RU X-NONE X-NONE

Межэтажное перекрытие.

плиты перекрытия (ППС, ПК, ПНО).
слой шумоизолирующий (ТехноРуф) 40-50мм.
слой технической изоляции (пергамин П300).
стяжка самонивелирующимися смесями ГЛИМС-S3X и ГЛИМС-SL.
гидроизоляционная плёнка Ютафол 110 Стандарт.
напольное покрытие:

Normal 0 false false false RU X-NONE X-NONE

Перекрытие над холодным подпольем.

Normal 0 false false false RU X-NONE X-NONE

плита перекрытия (ППС, ПК, ПНО).
Normal 0 false false false RU X-NONE X-NONE слой теплоизоляции:
- экструдированный пенополистирол Тип35 100-150мм;
Normal 0 false false false RU X-NONE X-NONE
- пенополистирол М35; 150-200мм.
- (ТехноРуф) 150-200мм.
Normal 0 false false false RU X-NONE X-NONE
слой технической изоляции (пергамин П300).
армированная стальной сеткой с ячейкой 5х5 стяжка самонивелирующимися смесями ГЛИМС-S3X и ГЛИМС-SL.
гидроизоляционная плёнка Ютафол 110 Стандарт.
напольное покрытие:

Normal 0 false false false RU X-NONE X-NONE

Деревянное перекрытие.

При создании деревянного перекрытия используются хвойные породы дерева. При этом следует обратить особое внимание на отсутствие дефектов балок, они также должны быть очищены от коры и обработаны антисептиком. В качестве опоры, как и в случае с железобетонным перекрытием, используйте армированный пояс. Балки должны опираться на длину не менее 15 см. Для мест, на которые будут опираться балки, часто рекомендуют изготовить специальные деревянные короба (их также нужно хорошо обработать антисептиком). К стене данные короба крепятся анкерными болтами. Концы деревянных балок обрезаются наискосок под углом 60 градусов, обрабатываются антисептиком и оборачиваются в 2 слоя пергамина. Чтобы обеспечить диффузию водяного пара, оставьте открытыми торцы балок. Каждая третья балка должна быть закреплена оцинкованным уголком с использованием саморезных шурупов. Для шумоизоляции между балок междуэтажного перекрытия рекомендуется шумоизолирующий слой (в частности, минераловатные маты URSA М11).

Для монтажа деревянных балок применяется маячный способ. В этом случае сперва укладываются две крайние балки. Обратите внимание на точность установки балок, используя уровень и ватерпасом. После этого следует укладывать промежуточные балки. Для достижения плоскостности используйте специальную рейку. Чтобы добиться единой плоскости, под балки можно подкладывать пропитанные антисептиком обрезки досок. Но для этого нельзя использовать щепки!

Normal 0 false false false RU X-NONE X-NONE

1. деревянная балка перекрытия (пиломатериал хвойных пород).

2. деревянный короб.

3. теплоизолирующий слой (ТехноБлок.

4. Блок профильный П-образный

5. Каркас пространственного армирования. (стержни арматуры диаметр не менее 12мм).

6. слой штукатурки и финишной шпаклёвки (ГЛИМС-GS и ГЛИМС-Гипс).

7. блок 7,3NF в том случае если толщина несущей стены 51см или блок 6,87NF если толщина несущей стены 38см.

8. два слоя плиты ЦСП, по 10мм.

9. стяжка самонивелирующимися смесями ГЛИМС-S3X и ГЛИМС-SL.

10. клеевой слой.

11. напольное покрытие

Normal 0 false false false RU X-NONE X-NONE

Конструкция деревянного перекрытия первого этажа.

Normal 0 false false false RU X-NONE X-NONE

1. 1. несущий брус перекрытия 50х150мм.
  2. доска подшивки пола 25х150 мм.
  3. лист подшивки чернового пола плита OSB 3 9мм или плита ЦСП 10мм.
  4. теплоизоляционные маты толщиной 150мм.
  5. брусок обрешётки 50х50мм.
  6. минераловатный теплоизоляционный мат толщиной 50мм.
  7. слой пароизоляции Ютафол Н110 Стандарт, с проклеенными нахлёстами двусторонней самоклеющей лентой Ютафол СП.
  8. основание пола, в качестве которого можно использовать плиты ЦСП 10мм, уложенные в два слоя, второй слой укладывается с перекрытием стыков между листами первого слоя.
  9. монтажный клей ГЛИМС-КФ, нанесённый методом флокинга.
  10. теплоизоляционная пенополистирольная плита марки М35 или плита экструдированного пенополистирола, толщиной 40-50мм.
  11. стяжка выполненная самонивелирующейся наливной смесью ГЛИМС-SL, толщиной 20мм.
  12. плиточный клей
  13. слой гидроизоляционной плёнки.
  14. ламинированное напольное покрытие
  15. керамическая плитка и керамогранит

Normal 0 false false false RU X-NONE X-NONE

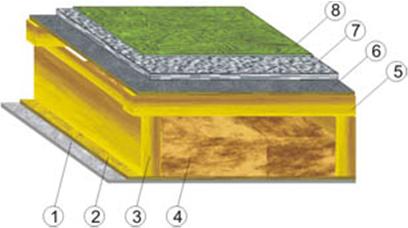

Конструкция деревянного межэтажного перекрытия.

Normal 0 false false false RU X-NONE X-NONE

1. 1. лист гипсокартона, толщиной 12мм.
  2. плита обшивки каркаса, в качестве которой может быть применена плита ЦСП толщиной 12мм или фанера марки ФК также толщиной 12мм.
  3. несущий брус перекрытия 50х150мм.
  4. минераловатный звукоизоляционный мат толщиной 100мм.
  5. брусок обрешётки 50х50мм.
  6. основание пола, в качестве которого можно использовать плиты ЦСП 10мм, уложенные в два слоя, второй слой укладывается с перекрытием стыков между листами первого слоя.
  7. стяжка выполненная самонивелирующейся наливной смесью Глимс-SL, толщиной 20мм.
  8. напольное покрытие линолеум или ковролин.

Normal 0 false false false RU X-NONE X-NONE

Выбор шага и сечения деревянных балок перекрытия.

Выбирая сечение деревянной балки, следует учитывать нагрузку собственного веса. Для балок междуэтажных перекрытий она равна 190-220 кг/м². Временная нагрузка (эксплуатационная), как правило, принимается в значении 200 кг/м². Балки перекрытия должны быть уложены по короткому сечению пролёта.

Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага установки балок, при общей нагрузке 400кг/м2.

пролёт (м)/ шаг установки (м)	2,0	2,5	3,0	4,0	4,5	5,0	5,5	6,0	6,5	7,0
0,6	75х100	75х150	75х200	100х200	100х200	125х200	150х200	150х225	150х250	150х300
1,0	75х150	100х150	100х175	125х200	150х200	150х225	150х250	175х250	200х250	200х275

Normal 0 false false false RU X-NONE X-NONE

плита перекрытия (ППС, ПК, ПНО).

слой теплоизоляции:
экструдированный пенополистирол Тип35 100-150мм;
пенополистирол М35;150-200мм.
(ТехноРуф) 150-200мм.
слой технической изоляции (пергамин П300).
армированная стальной сеткой с ячейкой 5х5 стяжка самонивелирующимися смесями ГЛИМС-S3X и ГЛИМС-SL.
гидроизоляционная плёнка Ютафол 110 Стандарт.
напольное покрытие:
